1. Введение
Шахтное поле Caojiatan расположено на северо -востоке Плато Ордос, северной части плато Лесса на северной части Шаньси и юго -восточном краю пустыни Маовусу. Большинство районов являются типичными эоольскими песчаными дюнами и песчаными пляжами, с хорошим развитием растительности и большим топографическим облегчением. Толщина угольных слоев в области относительно стабильна, возникновение слоев является нежным (только около 1 °), а структура проста. Глубина захоронения основных угольных швов, как правило, 200-500 м. Технические трудности в исследовании следующие:
(1) Поскольку поверхностная перегрузка в зоне разведки сухая и свободная, поглощение и ослабление эффективных сигналов, особенно высокочастотная информация, сильна, что приводит к ослаблению энергии сейсмических волн.
(2) Задача требует высокой точности, и необходимо идентифицировать разломы с каплей более 5 м и интерпретировать GOAF и заголовок старой печи.
2. Раствор для очистки водоснабжения шахты
Принять полностью цифровую трехмерную технологию сейсмических исследований высокой плотности.
(1) Инструменты и оборудование: UE 428XL Digital Seismograph. Цифровой геофон DSU1 имеет характеристики широкочастотной полосы, большого динамического диапазона и в основном прямых фазовых характеристик и может получать более отраженную информацию о волне от низкой частоты до высокой частоты, предоставляя огромные данные для интерпретации небольших структур и литологического анализа.
(2) Основа определения системы наблюдения:
① Примите небольшую дорожку (10 м) и небольшое биннинг (5 × 5 м), чтобы улучшить вертикальное и горизонтальное разрешение и обеспечить точность реализации небольших разломов.
② Примените широкий азимутальный угол и высокое время охвата (64 раза), чтобы обеспечить точность анализа продольной скорости и исследования анизотропии.
③ Сверните одну геофонную линию за раз, так как это может повысить точность связки статической коррекции, улучшить согласованность смещения и распределения азимута и уменьшить следы сбора.
(3) Ключевые методы лечения
Основываясь на тщательном анализе характеристик исходных данных, выделите обработку высокой верности и амплитуды, поддерживая динамические характеристики сейсмических сигналов, максимально расширяют эффективную широкополосную связь сейсмических сигналов и обеспечивают разрешение малых структур.
Технология обработки азимута может правильно решить проблемы азимута -анизотропии и различных скоростей распространения сейсмических волн. Выберите разумные азимутальные собрания (выберите линии обследования с одинаковым максимальным продольным и поперечным смещением), а затем проводят азимутальный анализ скорости и анизотропную миграцию. Обработка азимута в сочетании с данными высокой плотности может более точно судить об стратах и неисправностях и повысить точность прогнозирования GOAF и заголовка.
(4) Метод комплексной интерпретации
Дифракционная волна появляется в профиле времени сейсмической суперпозиции заголовка, но сходится к точке в соответствующем профиле времени миграции. Существует небольшой диапазон разрыва или вогнутой деформации в той же оси направления волны отражения угольного шва (рис. 1).
Рисунок 1 Отражение профиля заголовка на времени
Интерпретация сейсмического атрибута может завершить изменения сейсмических волн, которые нельзя различить и распознавать обнаженными глазами, и подчеркивают изменения подземных структур, трещин и литологии. Разнообразные атрибуты, чувствительные к геологическим аномалиям, такие как переломы и переломы, рассчитываются математически, и полученные таким образом комплексные атрибуты имеют более очевидные эффекты структурного распознавания. Очевидно, что единственный атрибут и всеобъемлющий атрибут заголовка отражаются, показывающие линейную аномалию (рис. 2 и рисунок 3), и два заголовка с расстоянием 25 м в некоторых разделах также могут быть четко отражены, что согласуется с фактическим положением заголовка.
(а) Атрибут DROP (B) DIP -атрибут
Рисунок 2 Отражение заголовка на диаграмме отдельной атрибуты волны отражения угольного шва

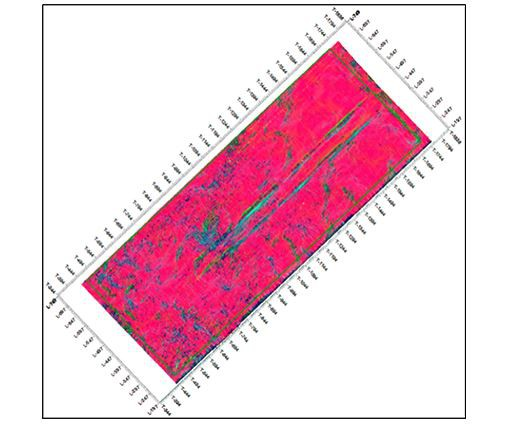

(а) слияние атрибута коэффициента повторного рефлексии; (б) мгновенная амплитуда-инстантная частота-инстанция фазового атрибута слияние
Рисунок 3 Отражение заголовка в комплексном плане атрибутов отражения Многоатрибутивное слияние угольного шва
3. Строительная ситуация
Конструкция принимает систему наблюдения 16L × 4S × 72T × 1R × 64-кратная, с линейным расстоянием 40 м, расстоянием дорожки 10 м, расстоянием строки выстрела 45 м и горизонтальным фактическим соотношением 0,875. Всего проложено 70 полос и 85 линий обследования, с площадью строительства 22,19 км2, площадью многоцелевого покрытия 20,16 км2, площадью полного покрытия 15,38 км2 и 42 405 физическими точками для производства (41 4400 физических очков), 320 тестовых физических очков (31o Design Test Physical Points). В производственных записях ставка оценки A составляет 79,89%, ставка B -класса B составляет 20,10%, а коэффициент отторжения составляет 0,01%. Все тестовые записи квалифицированы.
4. достигнуто достижение
Результаты этого трехмерного сейсмического исследования в основном следующие:
(1) Всего было интерпретировано 25 разломов, в том числе 2 разлома с падением ≥5 м, 23 разломов с падением <5 м и нулевой разломом с падением ≥10 м.
(2) Глубина захоронения и волнообразной формы основного добычи контролируются, а складки с амплитудой более 20 м и осевой длиной более 500 м контролируются.
(3) Разработанный заголовок интерпретируется, а степень совпадения высока.
5. FAQ
В: Каковы методы интерпретации для небольших разломов и геологических аномалий?
A: В дополнение к традиционной ручной интерпретации точек профиля времени профиля времени, горизонтальный ломтик для тела, срезы постельных принадлежностей, отслеживание трещин муравья и мульти-атрибут слияния может быть использована для всестороннего предсказания плоскости разломов, колонны коллапса, загадочных областей, старых заголовков KILN и геологических аномальных тел, которые подтверждаются прозрачными результатами.
