1. Введение
Поверхностные колебания зоны разведки нежны, а высота всей площади составляет от 950 до 1000 м (рис. 1). Основная цель этого исследования - выяснить состояние геологической структуры и состояния вхождения угольного шва в районе горнодобывающей промышленности и обеспечить техническую поддержку для безопасного производства. Трудности в исследовании включают: (1) захороненная глубина целевого слоя в местном районе составляет около 100 м; (2) падение в местном районе большое, от 25 до 33 градусов; (3) Поверхностные отложения являются свободными, толщина четвертичной, составляет 0-8,48 м, в среднем 3,19 м, перекрывающийся несогласованный контакт с основными слоями, и оказывает сильное эффект поглощения и ослабления на сейсмические волны, что не способствует возбуждению и рецепции волн сейсмических волн.
Рисунок 1 Геоморфологические характеристики области разведки
2. Раствор для очистки водоснабжения шахты
Исследовательское оборудование-это французский Sercel-428XL All-цифрограф сейсмография (рис. 2). Однокомпонентные цифровые геофоны DSU1 вместо обычного аналогового геофона использовались для сбора данных, поскольку они непосредственно выводят цифровые сигналы и значительно улучшают точность сигналов.
Рисунок 1 Геоморфологические характеристики области разведки
Рисунок 2 Sercel-428xl All-цифровой сейсмограф
Принимая во внимание раннюю систему наблюдения, техническую демонстрацию собранных параметров в помещении и всесторонний анализ полевого теста, было установлено, что для сбора данных следует использовать систему наблюдения 8L × 8S × 72T × 4R × 24 раза. Основные технические меры получения полевых данных были следующими: (1) для локальных мелких целевых слоев была принята система наблюдения с небольшим расстоянием между приемниками, расстоянием между небольшими темами выстрела и небольшой сеткой CDP, и обычная конструкция 16-кратного охвата увеличилась до 24 раза для улучшения эффективного времени охвата мелких захоронения; (2) в областях с большим провалом был принят метод возбуждения погружения, чтобы правильно увеличить массивы; (3) Два вибратора KZ-28 были использованы для комбинированного возбуждения, чтобы преодолеть эффекты поглощения и ослабления свободных отложений на сейсмические волны.
В процессе обработки данных проблема большого различия в энергии амплитуды между выстрелами и между треками была решена путем использования технологии согласованной компенсации амплитуды на основе модели разложения энергии, которая улучшает точность амплитуды.
В процессе интерпретации данных комбинация профиля времени и среза атрибута использовалась для структурной интерпретации для повышения точности интерпретации (рис. 3).

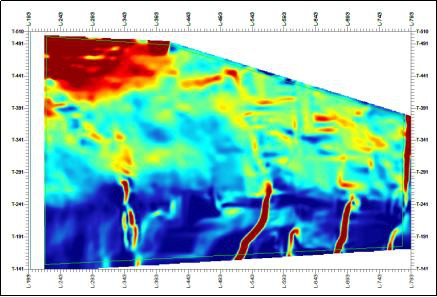

Рисунок 3 Dip Атрибут угольного шва A3
3. Рабочая ситуация
Зона разведки расположена в 8 км к северо -западу от Монгольского автономного округа и города Силуолугай, Хобсаер в Синьцзяне и находится под юрисдикцией района Тачэн в Йили Казах. Рабочая площадь 3D сейсмического исследования составляет 7,78 км2, 24-кратная площадь полного покрытия 4,19 км2 (рис. 4), с 41 тестовым физическим точками, 3598 производственными физическими точками и общей 3639 физических точек. Производственные записи были оценены: 2880 записей о классе A, представляющие ставку A 80,04%, 718 записей о классе B, ставка B -класса B 19,96%. Все тестовые записи были квалифицированы.
Рисунок 4 Схематическая схема относительного положения между зоной разведки и границей поля шахты
4. достигнуто достижение
(1) были идентифицированы модели возникновения и структурное развитие угольных швов A3, A4 и A7. Это асимметричная структура синклинала на общем, погружаясь на запад, с мягким падением 5-15 градусов в южном крыле и крутым погружением 5-20 в северном крыле (рис. 5). Максимальный угол погружения составляет от 25 до 33 градусов на северо -западе зоны разведки.
(2) были идентифицированы природа, возникновение и направление удлинения разломов с каплей более 5 м, и были интерпретированы разломы с высотой 3-5 м, в общей сложности были интерпретированы 14 разломов (рис. 6).
(3) Были определены схемы глубины захоронения и колебания угольных швов A3, A4 и A7 в зоне разведки.
(4) На основании интерпретации и контроля с несколькими атрибутами и контроля бурения была предсказана тенденция изменения толщины угольных швов A3, A4 и A7 в этой области.

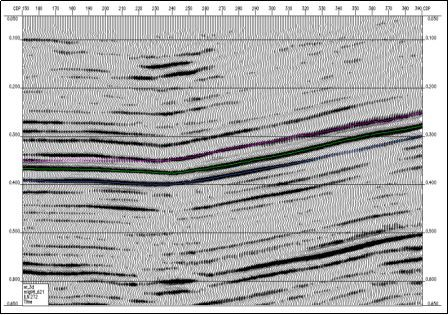

Рисунок 5 Отражение синклинала в профиле сейсмического времени

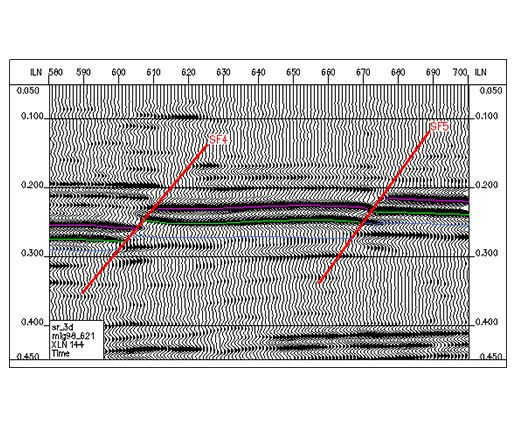

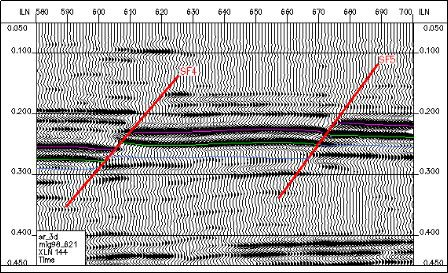

Рисунок 6 Отражение разломов в профиле сейсмического времени
5. FAQ
Q1: Каковы преимущества цифрового геофона по сравнению с аналоговым геофоном?
A: Как представитель нового геофона, цифровой геофон имеет следующие преимущества по сравнению с аналоговым геофонами: (1) цифровой геофон имеет более высокое разрешение, чем аналоговый геофон, и имеет богатую межслойную информацию, хорошую верность и немного более высокое соотношение сигнала к нузу, что может улучшить энергию высокой частоты, отражающую информацию; (2) Динамический диапазон большой, что может повысить точность сбора. Когда применяются тот же поток обработки и параметры, цифровой геофон обладает более сильной способностью различать слабые сигналы во времени профиля и может эффективно расширить полосу частоты отраженных волн в целевом слое и улучшать доминирующую частоту, а данные, собранные цифровым геофоном, содержит более эффективную информацию на низкой частоте, что полезны для литхологического анализа, по сравнению с анальным геофотоном.
Q2: Какие типы сейсмической информации отражают аномальные сейсмические атрибуты, связанные со структурами?
A: Сейсмическая информация, отражающая аномалию сейсмических атрибутов, связанных со структурами, включает информацию о амплитуде, информацию о частоте, информацию о фазе и информацию о кривизе.
