1. Введение
1.1 Введение проекта
Донгии минное поле, Вуцзянфанг Когл, Лига Ссилингола, расположено на севере Плато Внутреннего Монголии. Большая часть его поверхности была полуобычена, а некоторые области покрыты лесом (рис. 1). Поверхностная высота варьируется от 962,26 м до 1035,42 м, местность относительно плоская, и есть песчаные дюны с разностью высоты более 30 м локально (рис. 2).
Рисунок 1 Условия поверхности

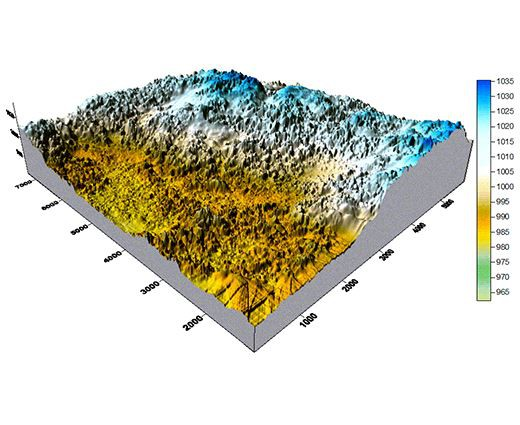

Рисунок 2 Схематическая схема возвышения поверхности
Проспект был проведен в шахте в сетке 500 млн. М 500 м, а бурение выявило шесть групп и 10 слоев угля, среди которых группа 2 и группа 3 были раздвоены и объединены. Угольный шов 2-3 является локально восстанавливаемым, с толщиной варьируется от 1,1 м до 2,45 м; Угольный шв 3-3 имеет толщину от 1,5 до 17 м; Угольный шв 4 имеет толщину от 0,5 до 9,5 м; Угольный шв 5 имеет толщину от 0,5 м и 8 м. Высота пола угольного шва 2-3 варьируется от 490 до 780 м; угольный шв 3-3 с 430 до 920 м; угольный шв 4, от 420 до 880 м; и угольный шв 5 от 400 до 870 м. Структура в шахте является моноклинной структурой, а падение, как правило, меньше 10 °. Пять недостатков разработаны. Не было обнаружено вторжения магматических пород в угольные пласты.
Геологическая задача состоит в том, чтобы выяснить природу, возникновение и расширение разломов с падением ≥ 5 м в зоне исследования, выяснить тенденцию изменения толщины основных шариков и объяснить бифуркацию, слияние и зажимать основные шайбы с шайбой; Узнайте схему колебаний пола и диапазон распределения основных угольных швов, узнайте диапазон вторжения массы горных пород и область без угля.
1.2 Трудности разведки
(1) Неглубокие сейсмические геологические условия плохие: поскольку поверхностная вскрышность в зоне разведки сухая и свободная, поглощение и ослабление эффективных волн, особенно высокочастотная информация, являются сильными, что приводит к ослаблению энергии сейсмических волн.
(2) Погребенная глубина целевых слоев является мелкой: из-за большой площади зоны разведки захороненная глубина целевого слоя в области сильно варьируется (100-500 м), и одной системе наблюдения трудно сбалансировать качество данных мелких, средних и глубоких целевых слоев.
(3) Геологическая задача требует высокой точности: трудно определить бифуркацию и слияние угольных швов в профиле времени.
2. Лечение раствор
При проектировании системы наблюдения зона разведки была разделена на стандарты захороненной глубины менее 200 м, погребенной глубины 200-400 м и погребена глубиной более 400 м, и различные системы наблюдения были разработаны для обеспечения времени эффективного охвата. При сборе данных возбуждение было сделано из вибраторного транспортного средства, а геофоны 60 Гц были похоронены для получения данных, чтобы обеспечить достоверность данных. Обработка данных была сосредоточена на сравнении методов статической коррекции, метода параметра деконволюции и метода ослабления шума, чтобы обеспечить отношение сигнал / шум, разрешение и верность данных. В интерпретации данных калибровка отраженного волнового горизонта и интерпретация бифуркации, тенденции изменения слияния и изменения толщины угольных швов (рис. 3 и рисунок 4) с использованием данных сопротивления волны были ключевыми моментами.
На рисунке 3 Отображение изменения толщины, бифуркации и слияния угольного шва
Рисунок 4 Эффективность угля, бурение, и бурение без угля во времени профиль времени
(Согласно данным бурения, во всей дыре ZKK29-1 нет угля, и в ZKKJ29-4 есть три слоя угля)
3. Рабочая ситуация
В этом трехмерном сейсмическом исследовании было завершено 38 полос и 220 линий обследования, с рабочей зоной 35,2872 км2 и площадью полного покрытия 28,9 км2. Было 20,371 производственные физические точки и 223 тестирования физических точек, в общей сложности 20 594 физических точек. Первоначальные записи были оценены в соответствии с Кодексом для сейсмического исследования метана угольного коя, и все протоколы испытаний были квалифицированы. В производственных записях было 18 153 записи о классах A, представляющих ставку класса A 89,112%; 2217 записей о классе B, представляющих ставку B -класса B 10,883%; Таким образом, квалифицированная ставка записей составила 99,995%.
4. достигнутые достижения
(1) Были определены диапазоны возникновения и паттерны колебаний пола 3-3 и 5 в области разведки.
(2) На южной границе разведки существует зона без угля с площадью около 1,76 км2 в угольном шве 3-3; без угля площадь с площадью около 3,06 км2 в угольном шве 4; Без угля площадь с площадью около 3,16 км2 в угольном шве 5.
(3) Всего было объединено 107 разломов, в том числе 5 разломов, исправленных и 102 новых разломов по сравнению с таковыми до трехмерного сейсмического исследования.
(4) была предсказана тенденция изменения толщины угольных швов 3-3, 4 и 5.
(5) Была определена бифуркационная площадь угля 3, охватывающая площадь около 5,6 км2.
(6) Никакие магматические породы не вторглись в угольные швы.
5. FAQ
Q1: Как обеспечить эффект разведки целевого слоя с разными захороненными глубинами, когда погребенная глубина целевого слоя сильно варьируется?
A: Одному системе наблюдения трудно сбалансировать качество данных неглубоких, средних и глубоких целевых слоев. Следовательно, схема проектирования должна быть оптимизирована в соответствии с характеристиками областей разведки и геологических задач. Система наблюдения должна учитывать качество данных мелких, средних и глубоких целевых слоев. Учитывая равномерное время охвата собранных данных, обычно рекомендуется принимать различные системы наблюдения на основе различных глубин захоронения целевых слоев.
Q2: Как использовать сейсмические данные для интерпретации тенденции изменения толщины угольного шва и области слияния угольного шва?
A: Амплитуда отраженной волны на профиле сейсмического времени связана с толщиной целевого слоя. Как правило, чем толще целевой слой, тем больше амплитуда отраженной волны, и чем разбавит целевой слой, тем меньше амплитуда отраженной волны. Из-за ограничения уровня обработки данных не существует четкого соответствия одного к одному между толщиной и амплитудой, но исчезновение отраженной волны угольного шва может использоваться для калибровки отсутствия угольного шва. Трудно эффективно идентифицировать бифуркацию и слияние угольного шва в профиле сейсмического времени, поэтому для определения точек слияния и бифуркирования может использоваться профиль импеданса волны.
