1. Введение
Это 2D-сейсмическое исследование является субпроектом проекта фонда геологических исследований для автономного региона Синьцзяна Уйгура под названием «Угольные ресурсы, предварительные на западе района № 2 в районе добычи угля, Синьцзян». Площадь до вырвания составляет около 9,59 км в длину от востока к западу, шириной 6,45 км от юга на север, с площадью 61,38 км2. Основными целями разведки являются предварительное приобретение тектонического контура области предварительной выровки, чтобы узнать диапазон распределения угля, и обеспечить отверстия для параметров и отверстия для поиска угля. Трудности в изучении площади до вылета: (1) ближнексуальный слой чрезвычайно сухой и свободный, и смешивается с большим количеством гравия, что оказывает сильное влияние поглощения и ослабления на сейсмические волны, что приводит к ослаблению энергии сейсмических волн; (2) зона разведки большая, и в этом районе есть только две известные скважины и несколько геологических данных; Три основные линии обследования были расположены в пространстве 4 км, что было большим, было расположено только 1 линию связи, и характеристики отраженной волновой группы сильно изменялись, поэтому было трудно определить характеристики отраженных волн в угольном шве и калибровать целевой слой; (3) Сейсмические геологические условия неглубоких слоев являются сложными, нет стола воды, трудно просверлить отверстия, и невозможно выбрать идеальное положение возбуждения, поэтому трудно получить идеальное действие возбуждения, используя взрывное источник источника.
2. Лечение раствор
Работа была выполнена с помощью отраженного волнового метода продольных волн и основана на принципе от известного до неизвестного. Сейсмические данные были получены цифровым сейсмографом ARIE, изготовленным в Канаде и геофонами 60 Гц с форматом записи данных SEG-Y, усилением предусилителя прибора 24 дБ, интервалом отбора проб 1 мс и длиной записи 2,0-х годов.
Вибраторный автомобиль KZ-28 использовался для комбинированного возбуждения, чтобы преодолеть ослабление сейсмических волн, вызванных свободным гравийным слоем и дрейфующим песком (рис. 1).
Рисунок 1: Вибраторный автомобиль KZ-28
Данные были обработаны в сочетании с существующими геологическими данными и пониманием области предварительной выровки, настаивая на высокой точности в качестве цели обработки и сохранения амплитуды в качестве ключа, выбирая целевые модули обработки, оптимизируя поток обработки и тщательно выбирая параметры обработки. После обработки акустические волны, поверхностные волны и случайные помехи хорошо подавлялись. Основные отраженные волны в профилях сейсмического времени были полными, с сильной энергией, хорошей непрерывностью, высоким SNR, высоким разрешением и четким и надежным сейсмическим геологическим явлением.
В процессе интерпретации данных синтетические сейсмические записи были сделаны с использованием данных скважины по линии обследования для калибровки отраженных волн угольных швов. Угольный шов № 4-2, соответствующий волне T4-2 в профиле сейсмического времени, показал две сильные фазы с очевидными характеристиками группы волновой группы, хорошей непрерывной непрерывной и непрерывной отслеживанием, что является стандартной отраженной волной в области. Угольный шов № 1, соответствующий волне T1, показал две сильные фазы, с очевидными характеристиками волновой группы и слабой локальной отраженной энергией волны, большинство из которых можно непрерывно отслеживать (рис. 2). Отслеживайте калиброванные волны отражения угольных швов, тем самым соединяя подземные геологические мишени, соответствующие волнам отражения в сейсмическом профиле времени. Объединяя ручную интерпретацию с интерпретацией рабочей станции, для интерпретации были использованы контрастность по сейсмическому отражению волны, контраст поперечного сечения и комплексный контраст для повышения точности интерпретации данных.
Рисунок 2: Калибровка отраженного волнового положения угольных швов с помощью синтетической записи
3. Рабочая ситуация
В этом 2D сейсмическом исследовании было 4 линии обследования (рис. 3), среди которых 3 основные линии обследования были расположены в пространстве 4 км, а именно DZ12, DZ16 и DZ24. Линия галстука была DL1. Общая длина линий обследования составляла 33,86 км, общая длина 25,20 км для 60-кратного покрытия, контролируемая площадь 61,38 км2, 1455 физических точек производства и 45 физических испытательных точек (таким образом, в общей сложности 1500 физических точек). Производственные записи были оценены. Есть 1074 записи класса А, с показателем A 73,81%и 381 классом B, с показателем B 26,19%. Тестовые записи были квалифицированы.
Рисунок 3: Схематическое расположение 2D -сейсмического проекта
4. достигнуто достижение
(1) Было предварительно обнаружено, что площадь предварительной выровки, как правило, является моноклинальной структурой с провалом на север, а удары слоя примерно на ww-, а погружение обычно составляет 17 ° -35 °.
(2) Было предварительно обнаружено появление угольных швов № 4-2 и № 1. Угольные районы в основном распределены в середине и восток от площади до вырвания, а погребенная глубина угольного шва № 4-2 составляет 0-1,100 м, а зона возникновения составляет около 18,28 км2; Погребенная глубина угольного шва № 1 составляет 0-1,550 м, а площадь возникновения составляет около 22,73 км2.
(3) Структуры в области были предварительно идентифицированы, в которых существует 9 точек перерыва интерпретации, 1 комбинированная разлома, в основном обратная ошибка и 7 изолированных точек останова (рис. 4).

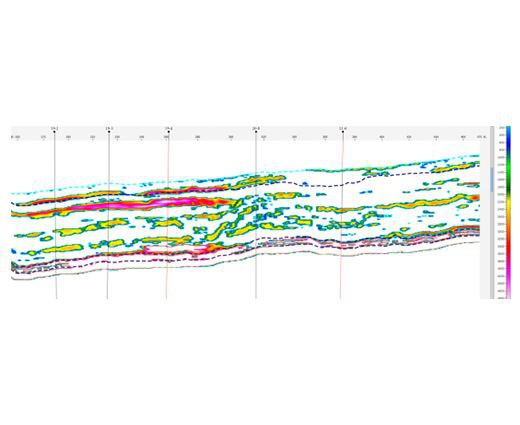

Рисунок 4: Отражение угольного шва отражает волны и ошибку в профиле сейсмического времени
(4) Были предоставлены три предложенных отверстия для бурения, что обеспечило надежную геологическую основу для организации следующей работы по бурению. Предоставленные параметры предлагаемых отверстий были подтверждены бурением и хорошо согласованы.
5. FAQ
Q1: Как калибровать отраженные волны угольного шва?
A: Во время интерпретации сейсмических данных производится искусственная синтетическая запись на основе известных данных скважины по линиям обследования с помощью кривой естественной гамма (GR) и сравнивается с профилем сейсмического времени через отверстие для калибровки волн отражения угольного шва или связанного с ним кровати маркера и определения позиции угольного шва. В синтетических записях соответствующая связь между угольным швом и отраженной волной также может быть проверена с помощью теста абстракции слоя.
Q2: По сравнению с взрывным источником, каковы основные преимущества вибратора?
A: (1) известны характеристики сейсмических сигналов, генерируемых вибратором, и спектр сигнала и амплитуда контролируются в определенном диапазоне. С точки зрения возбуждения сейсмического сигнала, существует большой потенциал для улучшения качества сейсмических данных.
(2) Записи, связанные с вибратором, могут подавлять некоторые эффекты шума окружающей среды и иметь высокий SNR.
(3) Максимальная выходная сила вибратора, широко используемое в сейсмическом исследовании, составляет около 20-30t, а его выходная энергия регулируется. При сканировании землетрясения большая часть энергии вибраторного транспортного средства используется для создания сейсмических упругих волн, введенных в Землю, а ущерб и влияние на окружающую среду гораздо меньше, чем у взрывчатого источника, поэтому его можно использовать в жилых районах и в других районах, связанных с взрывом.
(4) При использовании вибраторного транспортного средства для сейсмического разведки в трудных областях, образующих дыры, эффективность строительства высока, а стоимость низкая.
