В угольной шахте в поле добычи угольного добычи Huaibei в общей сложности 10 разломов были выставлены во время строительства дороги, взаимосвязи и магингевого рабочего лица 633 года с падением на 0,4-5 м. Среди которых неисправности Fⅲ63-16 и SF14 оказывают большее влияние на добычу. погрузились в угольные шахты в соответствии с созданием системы микросейсмического мониторинга в рабочих лицах III633 угольной шахты Zhuzhuang, и были получены микросейсмический мониторинг в течение периода добычи и через месяц после окончания добычи, были получены точные микросейсмические события. Данные микросейсмического мониторинга, собранные в течение периода мониторинга, тщательно обрабатываются, анализируются и суммируются, обеспечивая сильную техническую поддержку для безопасной и эффективной добычи угольных шахт.
(1) Распределение плоскости микросейсмических событий

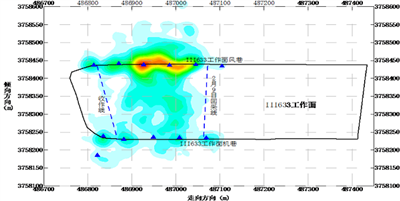

На рисунке 1 показано распределение всех результатов местоположения микросейсмического события на плоскости XY в течение периода мониторинга. Из рисунка видно, что микросейсмические события в основном сконцентрированы в горнодобывающей зоне в направлении дороги (направление X), то есть от линии добычи до горнодобывающей зоны 9 февраля. Между рабочими линиями и в средней части области плотность событий выше; Микросейсмические события в основном сконцентрированы на стороне аэродинамической трубы рабочего лица в направлении наклона дороги (Y) и распространяются на сторону GOAF на рабочем лицо III631. В соответствии с распределением плоскости микросейсмических событий, микросейсмические события в основном сосредоточены в области добычи во время добычи, а количество микросейсмических событий на стороне ветроуннеля рабочей лица относительно больше, что может быть вызвано близостью ветрового туннеля к GOAF рабочего лица III631.
Рис. 1 xy плоскости нефограмма микросейсмического события
(2) Распределение пола микросейсмических событий
Рисунок 2 представляет собой диаграмму распределения плоскости XY пола микросейсмических событий. Из рисунка видно, что распределение плотности микросейсмических событий является относительно однородным, и в локальной области не существует концентрированного развития. Анализ повреждения пола является относительно однородным, и не существует развития трещин, концентрированного на небольшой площади.
Рис. 2 xy плоскостная нефограмма микросейсмического события на полу
Рисунок 3 и рисунок 4 представляют собой карты плотности событий микросейсмических событий пола вдоль направления XZ угольного шва и вдоль направления YZ погружения угольного шва. С точки зрения плоскости XZ, микросейсмические события на полу рабочей поверхности III633 относительно равно развиты, в основном происходящие менее чем на 40 м ниже пола и в основном сконцентрированы в диапазоне 90-220 м от остановки производственной линии; В туннеле больше микросейсмических событий, чем на машинной дороге. Самые глубокие микросейсмические события развиваются до 40 м ниже пола, но большинство из них сосредоточено в пределах 25-30 м ниже пола (красная пунктирная линия на рисунке), и внутри рабочего лица гораздо больше напольных событий, чем вне рабочего лица. Считается, что благодаря всестороннему анализу микросейсмических событий пола примерно 25-30 м составляет около 25-30 м, а количество микросейсмических событий значительно снижается, когда она начинается в пределах 50 м от производственной линии.
Рис. 3 Нефограмма плотности в направлении XZ микросейсмического события в полу (вдоль направления удара рабочей лица)
Рис. 4 Нефограмма плотности в направлении YZ микросейсмического события в полу (вдоль наклонного направления рабочей лица)
(3) Распределение микросейсмических событий на крыше
Рисунок 5 представляет собой диаграмму распределения плоскости XY микросейсмических событий на крыше. Из рисунка видно, что микросейсмические события распределяются по всему рабочее лицо, особенно сконцентрированы вблизи ветровой полосы рабочей лица III633 и относительно немногие возле машинного переулка III633 Работающего лица. Анализ может быть связан с тем фактом, что ветряная туннель рабочего лица III633 ближе к GOAF рабочего лица III631, а возвышение выше, чем у машинного туннеля, поэтому развитие трещин крыши более очевидна, и существуют все более и более концентрированные микросейсмические события.
Рис. 5 xy плоскости нефограмма микрозиизмического события на крыше
Как показано на рисунке 6 и на рисунке 7, они представляют собой диаграммы распределения плоскости XZ и YZ о местоположении результатов микросейсмических событий на крыше в течение периода мониторинга. С точки зрения плоскости XZ распределение микросейсмических событий на крыше рабочей поверхности III633 относительно равномерно, в основном сосредоточено на крыше на глубине 35-40 м (отмечена красной пунктирной линией на рисунке), а самое высокое развитие составляет около 80 м на крыше; С самолета YZ, работа III633, в ветряной туннеле больше микросейсмических событий, чем в машинном туннеле. Предполагается, что ветряная туннель находится ближе к III631 GOB, и его высота выше, чем у машинного туннеля. С направления Z высота трещин на крыше находится на 80 м над крышей. В следующем диапазоне микросейсмические события также сосредоточены на крыше на глубине 35-40 м. Сочетая карту облачной плотности микросейсмических событий и интервал распределения событий, подсчитано, что максимальная высота зоны трещин на крыше составляет около 37 м. Рассчитанный на основе средней толщины угля 2,8 м, коэффициент растрескивания составляет 13,2.
Рис. 6 Нефограмма плотности в направлении XZ микросейсмического события на крыше (вдоль направления удара рабочей лица)
Рис. 7 Нефограмма плотности в направлении YZ микросейсмического события на крыше (вдоль наклонного направления рабочей лица)
