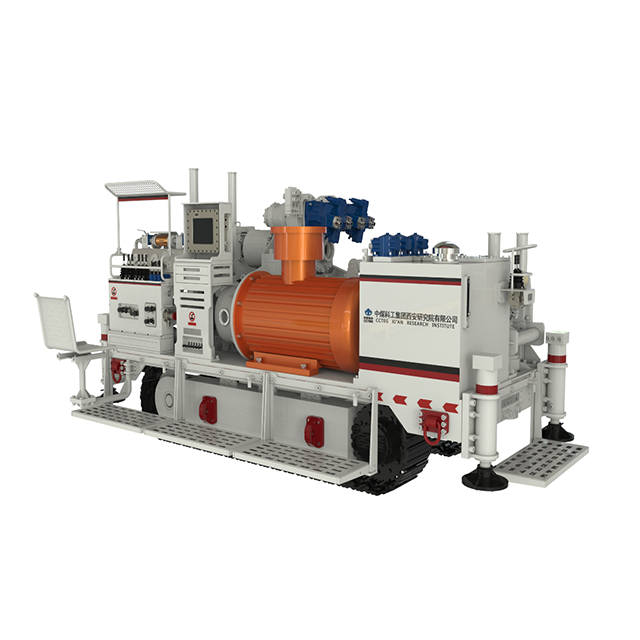

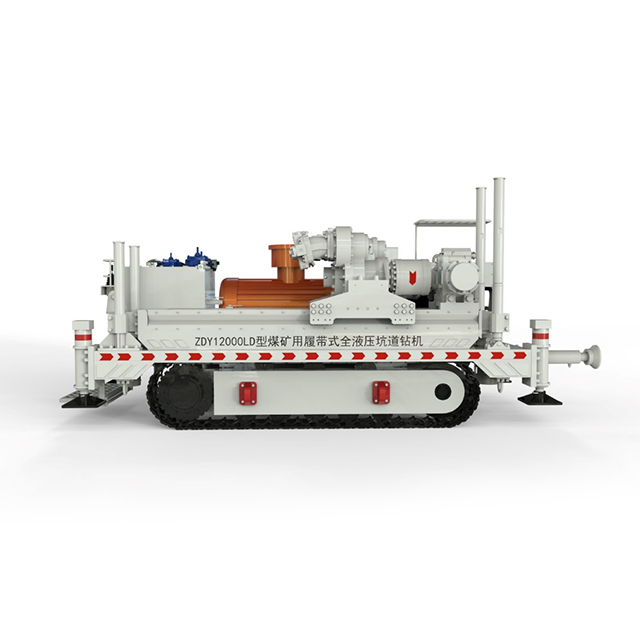

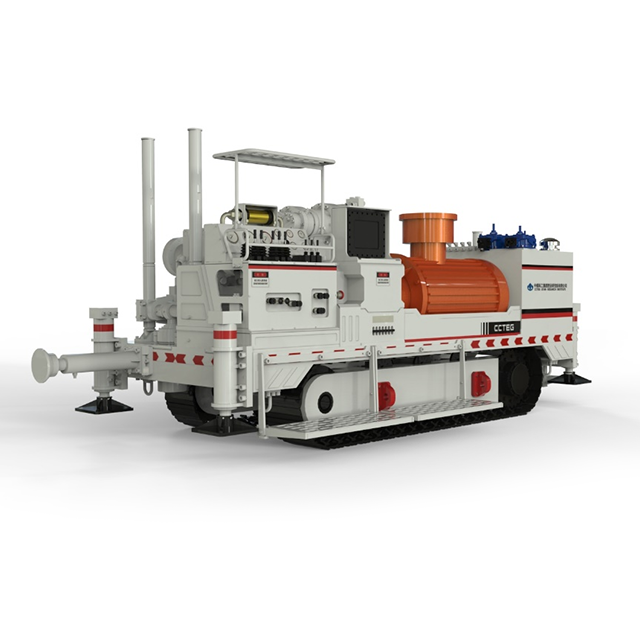

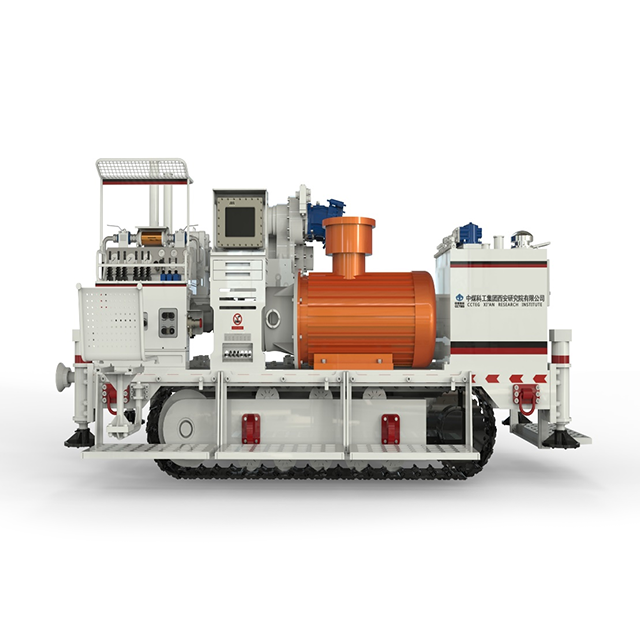

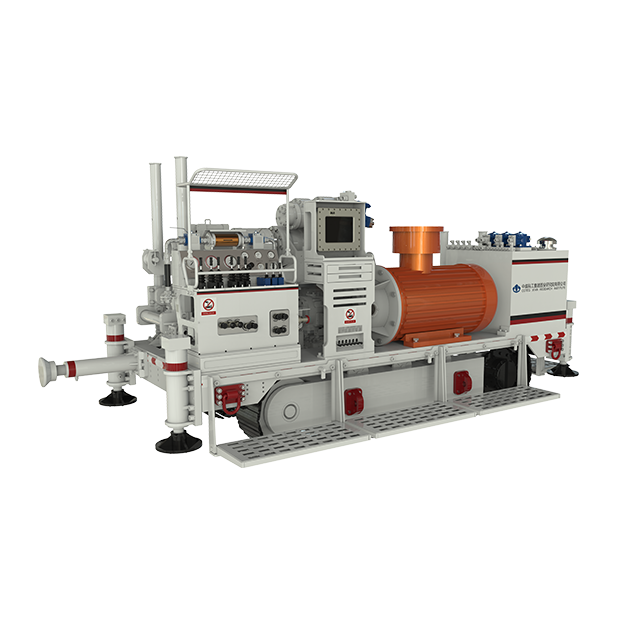

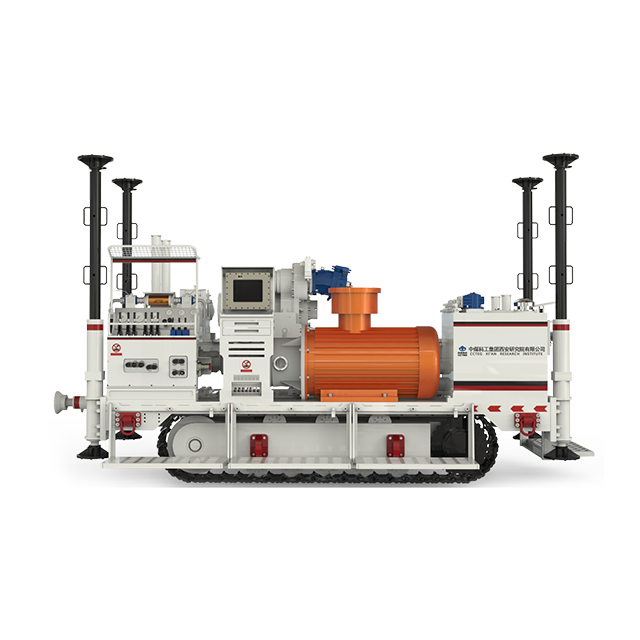

ZDY25000 ／ 20000 ／ 15000 ／ 12000LD направленная буровая установка

1. Введение

Эта серия буровых установок используется для строгого и сверхурочного направленного бурения на угольных шахтах. Они могут выполнять направленное бурение с нижним отверстием, вращательное бурение, композитное направленное бурение и другие методы строительства. Они используются для дренажа газа, разведки и дренажа воды, разведки геологических сооружений, обнаружения толщины угольного шва, крыши для впрыскивания воды и затирания пола, а также другого строительства. Буровая установка имеет большую емкость вращения, может выполнять большие углущие буровые конструкции и может использоваться с различными спецификациями обычных буровых труб, кабельных буровых труб, шнековых буровых труб и инструментов для рыболовного бурения. Он обладает сильной адаптивностью процесса и может просверлить более 1500 м. Благодаря возможности построить сверхурочную направленную бурение в угольных швах, максимальная глубина бурения буровой установки ZDY15000LD достигла 3353 м, что установило новый мировой рекорд в области подземного длинного направленного бурения в угольных шахтах.

2. Технические характеристики

1. буровая установка принимает структуру макета хлистого, с независимой способностью ходьбы, легким перемещением и гибкой планировкой на месте.

2. Система вращения буровой установки и система подачи, соответственно, разработаны с быстрыми и медленными режимами эксплуатации для удовлетворения различных требований к конструкции, таких как нормальное бурение, составное бурение и регулировка ориентации бурения, и может достичь точной регулировки ориентации бурения. Модуль ограничения крутящего момента устанавливается отдельно для систем быстрого и медленного вращения, что повышает функциональную адаптивность буровой установки для вращаемого бурения и направленного бурения соответственно и играет роль в защите безопасности.

3. Руководство для буровой установки изготовлены из износостойких материалов, которые имеют характеристики длительного срока службы и простой замены.

4. Буровая установка может удовлетворить потребности эффективного подачи для сверхпрочного направленного бурения на расстоянии, а также с учетом необходимости сильного вытягивания инструментов для тренировок, когда буровая застряла.

5. Гидравлическая система буровой установки использует режим работы с одним действием, и каждый привод работает независимо от гидравлического контроля. Процесс работы и ключевые действия просты и интуитивно понятны.

6. буровая установка имеет активную цилиндр плавающую функцию при откручивании бурильной трубы. По сравнению с плавающей режимом пассивного цилиндра, он может эффективно защищать бурильную трубу и предотвратить повреждение резьбы.

7. Гидравлическая система буровой установки использует чувствительную нагрузку и постоянную технологию управления энергией, которая имеет характеристики значительной экономии энергии, высокой надежности и хорошей работы.

8. Используйте большой композитный держатель с максимальным расстоянием раскрытия 200 мм, чтобы обеспечить эффективное зажим для бурильной трубы, предотвратить пропасть упражнений во время строительства и облегчить требования по снижению корпуса во время направленного бурного строительства.

3. Технические параметры
