Разведка и разработка ресурсов угля и CBM


Опираясь на основные технологии тонкого геологического исследования и разработки ресурсов метана в угольном уровне, а также используя синергетические преимущества геологии, бурения, геофизических исследований и других дисциплин, мы исследуем геологические условия для добычи метана, проектирования, строительства и общих контрактов в проектах по добыче метана в угольном метане в областях добычи угля. Предоставьте клиентам общее решение для развития метана на углевом перепаке (извлечение поверхностного газа). Мы освоили интеллектуальную и изысканную технологию дренажа и добычи угольного метана, подходящего для различных геогических условий, и достигли цели долгосрочной, непрерывной и стабильной дренажа и экстракции в угольном метане. Продолжайте способствовать научному и технологическому прогрессу в эффективном экстракции метана в угле в районах добычи угля в Китае.



Исследование (1)

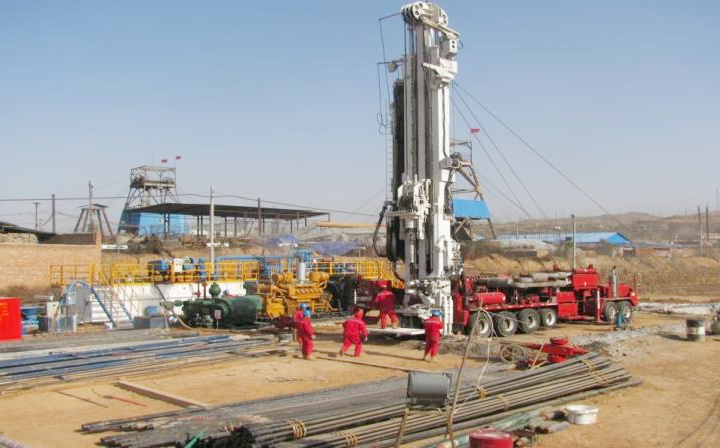

Буровой сайт

Исследование (2)

Операции фрекинга

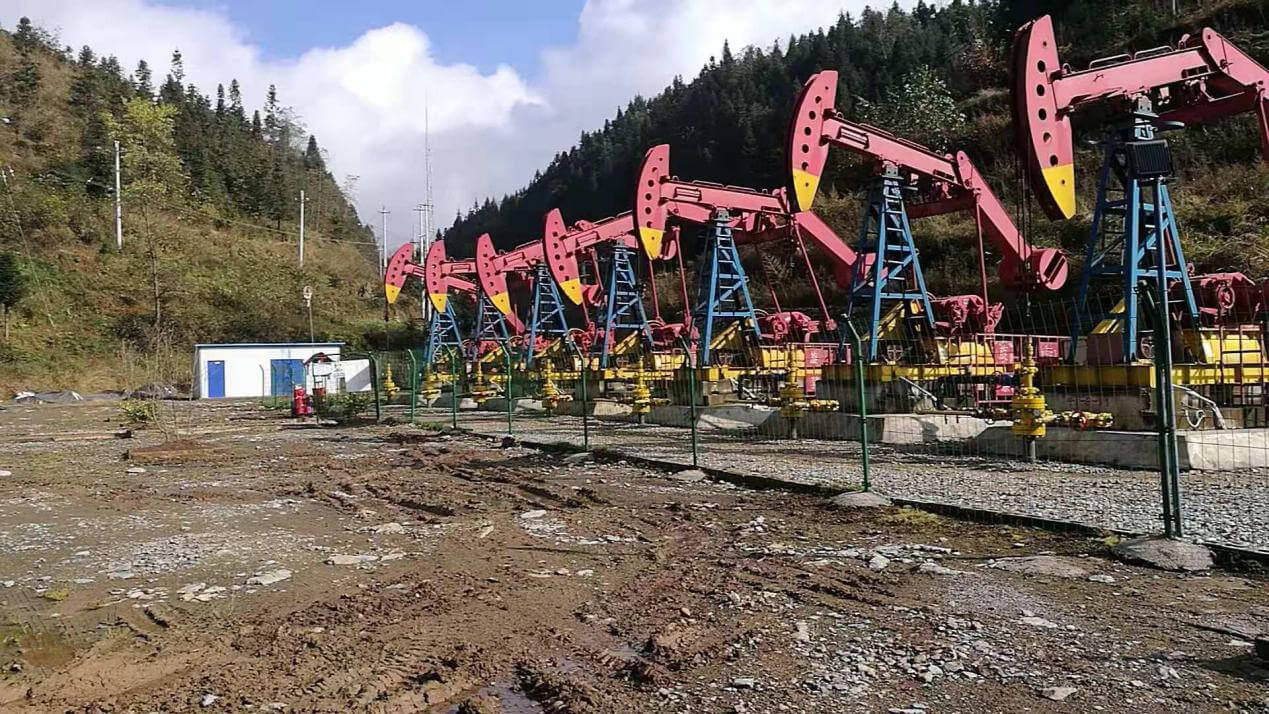

Сайт добычи

Исследование скрытых факторов, вызывающих стихийные бедствия в угольных шахтах


1. Передовая региональная технология профилактики и контроля для динамических бедствий, вызванных сильным давлением шахты (давление взрыва) в угольных шахтах

В ответ на проблему предотвращения и контроля динамических бедствий, вызванных сильным давлением шахты в толстых твердых крышах и перегрузки угольных колонн, XI'AN Институт институт привел к разработке полной системы технического оборудования для сегментированных с открытыми отверстиями, образуя технологическую систему для продвинутой региональной трансформации угля и пород. Он открыл новое направление для активной профилактики и контроля динамических бедствий, вызванных сильным давлением шахты на крыше отрасли (воздействие на давление в пород) и успешно достигнув усовершенствованных, региональных, активных, точных и эффективных профилактиков и контроля динамических бедствий от сильных динамических давлений шахты на толстых твердых крышах и перегруженных угольных колонн под землей в угольных шахтах. Он был расширен до восьми направлений обслуживания, включая землетрясения в шахте, всплески скал, ослабление слоев ганга угольного шва, улучшение уровня единого угля, а также повышение проникновения газа и дренаж.


Полная техническая система для разрыва с открытой дырой в направленных длинных скважинах в подземных угольных шахтах


1.1 Модель профилактики и контроля динамических бедствий, вызванных сильным давлением шахты на основе длинного подземного отверстия с открытым отверстием.

Основываясь на инновационных результатах подземной длинной скважины с открытой дырой технологии и оборудования разрыва и оборудования, единого толстого слоя, композитной твердой крыши и верхних угольных столбов были созданы для предотвращения и контроля региональных бедствий, вызванных сильным давлением шахты. Построив совместную систему поддержки 'заполнения разрушения + угольные колонны + несущие породы ', нарушение разрушения толстой твердой крыши контролируется, а деформация и разрушение высокого уровня горных слоев подавляются; Композитная жесткая крыша сломана поэтапно с высокими и низкими дислокациями для достижения ошеломленного срока составной твердой крыши, короткого расстояния, без наложенного перелома; Такие методы, как трансформация угольных столбов и миграционное пространство носителей, ослабление ключевых горных слоев, равномерно распределенных концентрированных путей напряжения и переноса переноса, подавления угольных столбов и т. Д., Для достижения сильных рудных отложений с толстыми твердыми крышами и чрезмерными угольными столбами безопасного и эффективного контроля под давлением.

Модель профилактики и контроля давления в области сильного динамического стихийного бедствия с одним толстым слоем твердой крыши


Композитный толстый слой.

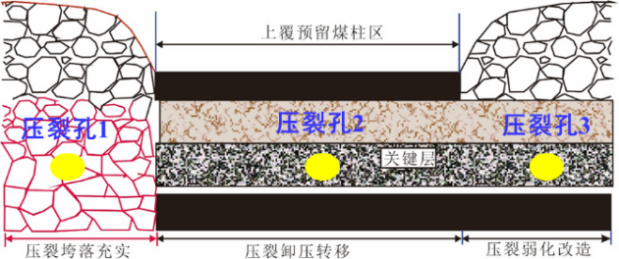

Модель снятия давления и профилактики в районах с сильным давлением шахты и динамическим стихийным бедствием, вызванными перегородками угольных столбов


1.2 Применение

Угольная шахта Shendong Burtai: Угольная шахта Shendong Burtai принимает подземную модель с использованием сегментированной технологии разрыва с длинной скважиной скважиной, чтобы снять давление в одном толстом слое твердой крыши. В общей сложности было обработано 6 рабочих лиц с площадью, превышающей 10 000 м, создав одну дыру в 800 м, разделенную на 18 сегментных записей промышленности.

Китайский уголь Northwest Energy Nalinhe № 2 шахта: это типичная шахта для воздействия на крышу. Он принимает модель технологии региональной рельефной рельефа с помощью композитной крыши и создал запись 600 м, разделенную на 10 секций с вертикальной высотой 73 м и точностью ± 0,2 м. Проактивное и эффективное региональное управление катастрофы в скалах, увеличение на 2 за один день и эффективная добыча полезных ископаемых в безопасных, экономически эффективных, защищенных и обработанных районах.

Шендонская горная местность: 8 шахт в горнодобывающей зоне Шендонга, в том числе Юджиалиан, Шигетай, Лиута, Далиута и Шангван, приняли модель технологии рельефа региональной помощи давления в перегруженных устаревших угольных столбах и обработали почти 100 устаревших угольных столбов в 30 рабочих лицах. Столпы создают эффективную профилактику и контроль над очень опасными областями на чрезвычайно близком расстоянии (<10 м), перегруженных угольными колоннами.

2. Усовершенствованная дренажная технология гидравлического газа с разрывом в подземных шахтах

В ответ на различные геологические условия и структуры корпуса угля мы адаптировали технологию гидравлического разрыва подземных направленных длинных скважин в угольных шахтах к усилению экстракции анти-исполнительного газа из угольных швов. Для мягкой и низкой проницаемости угольные швы средней до низкой проницаемости угольные швы с умеренной твердостью, а также угновые оболочки с низкой и твердой проницаемостью, технология интегрального разрыва в форме напольного расчесывания и технологии, связанного с тем, что на направление, наполовое управление, и наполовое управление, инаушению, нацеленное на управление. Увеличить дренаж. В то же время его можно использовать в сочетании с таким оборудованием, как специальное разрыв песка и введения направления для подземных угольных шахт для улучшения влияния разрушения и повышения эффективности борьбы с газом.

Схематическая диаграмма интегральной/поэтапной технологии разрыва для отверстий в форме расчески


Схематическая схема общей технологии разрушения для направленного длинного бурения через поле угольного шва

Схематическая диаграмма общей/сегментированной технологии гидравлического разрыва для направленного длинного бурения скважины в средних угольных швах


2.1 Технические преимущества

1) Быстрая настройка в бурении с открытым отверстием, многоступенчатой ​​стадией разрыва разрыва на стадии, увеличивая прочность одностадийного разрушения и улучшая общий эффект разрыва.

2) Глубина бурения разрыва составляет более 500 м, а более 10 этапов разрыва выполняются в одном отверстии.

3) может быть реализовано разрыв песка для заполнения и поддержки трещин перелома и улучшения проводимости трещин.

4) Преобразовать структуру массы угля и породы, повысить газовую проницаемость угольного шва и улучшить эффект дренажа газа угольного шва.

5) Повышение охвата и эффективность извлечения газа скважина для достижения расширенного и точного регионального профилактики и контроля.


2.2 Область применения

1) Эффективный газовый дренаж в верхней/пола сегментированной области гидравлического разрыва длинных скважин в измельченных мягких угольных швах

2) Направленные глубокоулистные гидравлические разрывы углевых швов среднего уровня для увеличения проницаемости и высокоэффективного дренажа в областях угольного шва

3) Гидравлические разрывы направленных длинных скважин в воздушной рабочей поверхности для усиления проникновения угольных швов и усиления дренажа газа

4) Усовершенствованный газовый дренаж с большим районом/панельным газом из угольных швов на основе 'перелома + предварительный дренаж '

5) Высокое давление газа разбивает мягкие и сильные углевые швы и используют длинные направленные скважины для дренажа и снятия давления в удаленном месте.


2.3 Эффекты приложения

Направленная длинная скважина, поэтапная гидравлическая технология антирефлексионного пласта, применялась и продвигается в типичных областях добычи угля, таких как Янкуан, Ханченг, Хуэнглинг, Бинчанг, Джиаозуо, Синьцзян и Гуйчжоу. В примере гидравлическое разрыв компании Синдзина в области горнодобывающей промышленности, проводящего гидравлическое раскол, в районе добычи Янкуана, гидравлическое разрушение бурения угольного шва имеет длину влияния более 300 м и максимальный радиус влияния 58 м. В течение 3 месяцев после разрыва средняя концентрация дренажа газа в бурном отверстии составляет 72,27%. Среднее количество чистого газа, извлеченного за один день, составляет 2475 м3/сут, хорошая запись. Применение этой технологии эффективно повысило эффективность извлечения мин газа и расширило область контроля газа угольного шва.

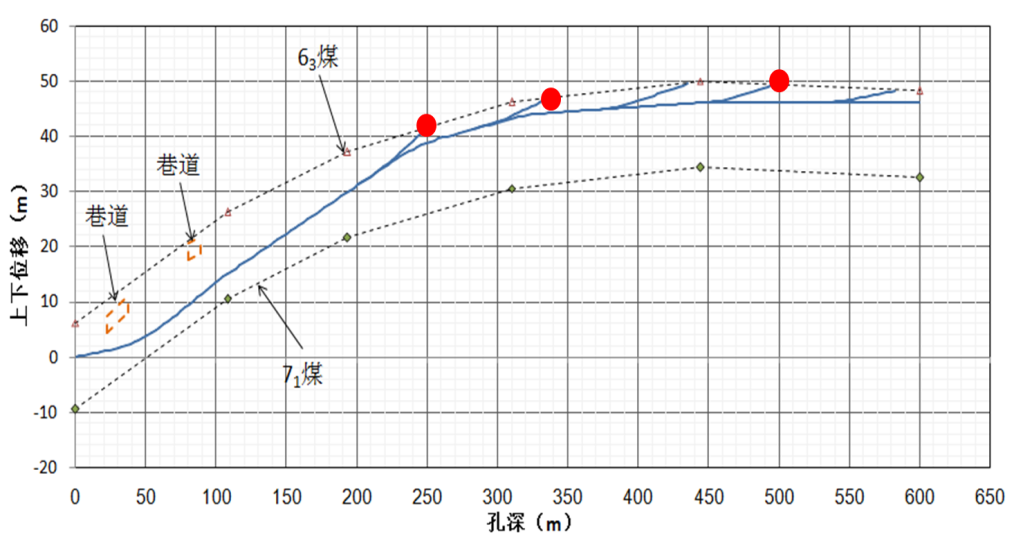

Фактическая карта траектории скважины длинные скважины

Постельное направленное буровое гидравлическое разрывы дрендежирование


3. Технология тестирования на содержание газа для дальнейших расстояний CORTER CORVE Подземных угольных швов в угольных шахтах

Содержание газа представляет собой сумму потерянного газа, объема десорбированного газа и остаточного объема газа. Недостатки традиционного метода тестирования: потеря газа рассчитывается на основе уровня десорбции на месте, в то время как длинный сердечный циркуляр приводит к неточной оценке потери газа из-за наличия угольных ядер и длительного времени воздействия. Преимущества герметизированной технологии тестирования содержания газа на длинные дистанции для подземных угольных швов: обеспечение того, чтобы угольное ядро ​​было запечатано в течение всего процесса бурения, ретракции и естественной десорбции, уменьшение этапов оценки потери газа и значительное повышение точности испытаний на содержание газа.


3.1, герметизированное на дистанции устройства и потока процессов

Устройство фактическое изображение


3.2 Технические преимущества

1) Измерение в реальном времени и контроль траекторий бурения направленного отверстия и технологии бурения на большие расстояния используются для достижения дальней связи и точного сервирования с фиксированной точкой.

2) Поймите, что угольное ядро ​​герметичено в течение всего процесса бурения, ретракции и естественной десорбции, повышая точность тестирования содержания газа более чем на 20% и приближает результаты теста к реальности.

3) Подходит для угольных швов или горных пород с различными геологическими условиями

3.3 Случаи применения

Шахта Джинчэна Сихе: тесты на содержание запечатанных на расстоянии проводились в нескольких полосках шахты на множественных угольных полосах шахты, а образцы герметичного угольного шва-шва собирали на 56 точках измерения. Максимальная глубина отверстия ядра достигла 516 м, а средняя скорость сбора образцов достигла более чем 90%, измеренное значение газа составляет примерно 1,23 ~ 1,88 раза больше, чем у обычного метода CORT, который обеспечивает надежную поддержку данных для понимания появления газа угольного шва и оценки регионального эффекта дренажа газа.

Расположение точек и угольное ядро ​​фото запечатанного расстояния


Угольный шахта Qidong: Основной угольный шов шахты представляет собой типичный мягкий и низкопроизводительный угольный шов. В этой шахте были проведены много пробуренные длинно просверленные углевые швы с длинным пробуренным угольным швом. Максимальная глубина отверстия ядра достигла 483 м, и содержание газа было протестировано. Результаты измерения контента обеспечивают точную поддержку данных для шахт для понимания моделей распределения газа угольного шва в районах горнодобывания и комплексного регионального контроля газа.

Плата точек измерения для закрытой зоны с длинными дистанциями в форме скважины в сломанном мягком угле



4. Полный набор технологий и оборудования для сегментированного гидравлического разрыва направленных длинных скважин в угольных шахтах

Мы самостоятельно разработали сегментированную технологию гидравлического разрыва и оборудование для подземных направленных длинных скважин в угольных шахтах. Он разработал гидравлическую песочной обработки непрерывной технологии сборов, технологии разрыва, открытые отверстия или сегментированные сегментированные технологии гидравлического разрыва и технологию инструмента разрыва перелома. Технологические и другие ключевые технологии технологии и других ключевых технологий, и они успешно использовались в областях твердой крыши угля и сильным давлением динамического давления шахты и усилением газового дренажа угля, что значительно способствует повышению профилактики и контроля дальних и крупномасштабных расширенных динамических динамиков и газового усиления в угольных шахтах. Достижения в технологии добычи.

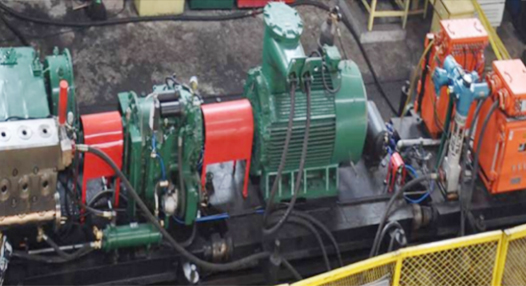

Система насоса с отрядами с дистанционным управлением с дистанционным управлением

Открытое отверстие сегментированное отверстие для разрыва разрыва полное набор оборудования


4.1.

Поскольку ресурсы в центральных и восточных регионах становятся все более истощенными, добыча угольных ресурсов постепенно переходит на запад. По мере увеличения глубины добычи частота и интенсивность сильных бедствий от давления на шахте, вызванных твердыми крышами, постепенно увеличиваются. В ответ на этот тип стихийного бедствия мы использовали сегментированную технологию гидравлического разрыва с открытыми отверстиями в угольных шахтах для региональной профилактики и контроля, что может заранее ослабить твердую крышу угольного шва перед добычей рабочих мест, эффективно уменьшая область приостановленной крыши и уменьшив ступени к давлению. Расстояние, точная профилактика и контроль от источника энергии.

Схематическая диаграмма технологии процесса разрыва поставки



4.2 Технические преимущества

1) Контроль уровня управления точным, область покрытия широкая, а эффект управления сегментацией и зонированием лучше

2) добыча может быть выполнена до рабочего лица, не влияя друг на друга.

3) Блок насоса перелома может достичь большого смещения, высокого давления и удаленного интеллектуального контроля в 2 км; Грузопасность герметизации открытого отверстия устройства с разрывом в дыре составляет более 70 МПа, а эффект отключения гарантируется

4) Процесс очистки не производит сточные воды и отходы газа и является безопасным, экологически чистым и свободным от загрязнения.

5) На него не влияют такие факторы, как местность, построение поверхности, зеленая компенсация и дорожная строительство, и могут быть реализованы в любое время по мере необходимости, снижение затрат на профилактику и контроля.



4.3 Объем применения

1) Управление твердой крышей и сильным давлением на шах

2) Обработка сильных бедствий от давления на шахте, вызванной угольными колоннами, оставленными в вышележащей области Гоаф

3) преждевременное ослабление аномальных геологических тел

4) Усовершенствованное ослабление трансформации толстых твердых угольных швов

5) Активная профилактика и контроль в областях с усовершенствованным давлением наземного давления (мино



4.4 Технологические приложения

Это технологическое достижение было продвинуто и применено в 35 крупномасштабных полностью механизированных рабочих лицах горнодобывающей промышленности в 16 шахтах компании Shendong Company, China Coal Northwest Energy, компании Shandong Yankuang, Company Company и Binchang Company. Бизнес включает в себя сильное давление на шахте, поля воздействия, такие как наземное давление, миновые землетрясения и концентрация высокого стресса в вышележащих угольных столбах. В качестве примера, принимая угольную шахту Burtai, по сравнению с нефрактурной площадью и прилегающими необработанными областями, область обработки перелома рабочей поверхности имеет расстояние стадии давления, коэффициент динамической нагрузки и максимальное давление, которое составляет от 20,00% до 69,70% ниже, чем у зоны распадания. 5,79% до 7,90% и от 13,44% до 18,64%; Снижение стресса угля вдоль впадины составляет 22,22% до 32,05%, и эффект является значительным.

Подземная жесткая крыша прочтная шахта

Обработка перелома

Сравнительная диаграмма мониторинга напряжений на стену угля вдоль впадины



5. Технология потенциальной оценки и проектирования ресурсов для извлечения метана угольного метана

Основываясь на характеристиках самопоставленного и самооценка метана угольного метана и всесторонних исследованиях геологических больших данных метана угольного метана в типичных областях по углям в домашних условиях и за рубежом, был сформирован полный набор технических систем, посвященных геологическим исследованиям метана, + Прогнозирование производственных мощностей + разработка. Прогнозируется инженерный дизайн разработки. Он может точно предсказать потенциал добычи блоков ресурсов метана угольного метана и газа угольных шахт, а также обеспечить надежные технические средства для принятия стратегических решений по разработке ресурсов метана угольного метана и конструкции контроля газа угольных шахт.

Схематическая диаграмма разведочного оборудования

Диаграмма результатов результатов оценки ресурсов из угольного метана


6.

Используется U-образная горизонтальная скважина с удаленным концом, соединенным с вертикальной скважиной. Горизонтальный участок горизонтальной скважины расположена в слое Roof Rock примерно в 2 м от угольного шва, а корпус установлен для цементирования. Используется комбинация заглушки насосного моста и перфорации направления вниз. Процесс разрыва на стадии реализует высокоинтенсивные операции разрыва с большим объемом жидкости, большим смещением и соотношением среднего песка; Наконец, дренаж и производство газа осуществляются в вертикальных скважинах.

Модель развития метана на угольном районе путем поэтапного разрыва горизонтальных скважин на крыше угольного шва

Диаграмма кривой разряда


7. Технология тестирования параметров метана угольного метана

Технология тестирования метана на угольном плане включает в себя давление на угольном плане, поддерживающее технологию концерта, определение содержания метана на угольном плане, а также технологию анализа образцов и технологию тестирования, наземные буровые обороты, технология измерения давления газа, тестирование на угля-метан и стресс-тестирование на месте, которые могут использоваться для получения информации о угольном шве. Содержание газа, газовые компоненты, параметры изотермической адсорбции высокого давления, качество угля, механические свойства, исходное давление газа у угольных швов при буровом бурении земли, проницаемости угля (K), давления резервуара (PI), коэффициента кожи (S), радиус (RI), температура резервуар (T), для под давлением, для угля, для параметрий, для под давлением, и для других параметрий, и для других параметров, и для других параметров, и для других параметров (PB), и для других параметров и других параметров (PB), и для других параметров и других параметрий, а также для других параметрий и других параметрий, и для других параметров и других параметрий, а также других параметрий и других параметрий и других параметрий и других параметрий (PB), и для других параметров (PB), и для других. Строительство, профилактика газа и контроль, контроль над взрывом вд и поверхностный угольный метатан.

Уголочное давление метана, поддержанное корпусным устройством

Определение содержания метана в угольном районе и оборудование для анализа образцов

Строительство на месте. Результат исходного измерения давления газа на угольном шве через наземное бурение в Huaibei Mining

УГОЛОВНЫЕ МЕТАНСКОЕ МЕТАН

Устройство стресс -тестирования in situ


8. Технология снятия давления и дренажа для скважин с высоким уровнем и большим диаметром в подземных крышах

Используя подземную ближнюю горизонтальную направленную технологию длинного бурения, траектория бурения попадает в целевой слой в средней и нижней части зоны трещин на крыше угольного шва, чтобы достичь цели извлечения углового газа на рабочей поверхности. Технология направленного бурения позволяет высокоуровневым буровым группам покрывать верхние углы и зоны дренажа GOAF целевым образом, избегая слепоты в строительстве и ненужного инженерного объема, повышая эффективность дренажа; и эффективное сокращение проектных соединений и вспомогательных операций вентиляции и других задач может сократить период строительства и снизить затраты на строительство.

Схематическая схема технологии дренажа газа для высоких направленных скважин на крышах угольного шва

Концентрация верхнего углового газа при различных методах экстракции


9. Скважильный пневматический направленный бурение и технология дренажа газа

В качестве инструмента для бурения с пневматическим винтом используется инструмент для бурения питания в нижней части отверстия. Азота высокого давления, обеспечиваемое генератором азота, используется для управления бурным инструментом винта для управления бурильными битами для поворота для разрыва камня и разрядного шлака. Он оснащен системой измерения и бурения для достижения ручного управления траекторией бурения. Пневматическое направленное длинное бурение решает проблему короткой длины бурения при извлечении сначала, а затем копает мягкие угольные швы и повышает эффективность раскопок угольного шва.

Переход к прогрессивной модели контроля газа выявленных угольных туннелей

Прогрессивная модель управления газом рабочей поверхности имеет тенденцию

Zdy15000ld направленная буровая установка

DMJ-900/20 Азота с высоким давлением


10. ПРОИЗНЕННАЯ ТЕХНОЛОГИЯ ТЕХНОЛОГИЯ

В качестве новой модели контроля газовых бедствий угольной шахты, хорошо поверхностная совместная технология использует технические преимущества поверхностного разрыва и подземного направленного длинного бурения для совместного выполнения управления гибелью на шахте; Его основные технические характеристики: инъекция поверхностного насоса, перерыв в скважине, скважина, скважина и комбинация проезжей части, а также устранение быстрого вспышки.

Регионализованная технология контроля газовых бедствий минами путем совместного разрыва прохождения.


Модель применения технологии управления газовыми стихийными бедствиями в совместных угольных шахтах может быть в основном разделена на следующие три модели:

Режим дренажа быстрого газа в области интенсивной установки с разрывом с помощью сверхпрочного направленного бурения для раскопок работы

Прогрессивная модель дренажа газа в направленной длинной скважине на основе заводской площади на основе завода на основе завода для добычи рабочих лиц

Прогрессивная модель дренажа газа в направленной длинной скважине на основе заводской площади на основе завода на основе завода для добычи рабочих лиц


11. Горизонтальная скважина добыча газа на крыше угольной шахты

Горизонтальные скважины на поверхности петли в перегородные зоны трещины или угольные швы, которые могут образовываться при добыче угольного шва, мы можем в полной мере использовать эффект, повышающий проницаемость, и, как можно больше, можно извлечь через сеть. Чрезмерное давление газа и развитие метана угольного слоя.

Хорошо подключенный к совокупному дренажу и извлечения составного газа
